    تعليم ميكرو كنترول با اسهل الطرق الدرس الاول

    مُساهمة من طرف Admin في الأحد أغسطس 15, 2010 8:34 am

    بسم الله الرحمن الرحيم




    انشاء الله سيتم شرح كل ما يتعلق ب micro
    Control
    علي قدرة المعرفة من برمجة
    وبعض الدوائرة الخاص بها



    ما هو الـ micro Control ؟؟

    هو عبارة عن ic متكامل تقدر
    تعمل بيه اي حاجة

    طب شكله ايه ؟؟
    ليه اكثر من شكل ونوع
    احنا
    هنتعامل مع pic
    ده اسم شركة
    ليه انواع كتير من حيث الاحجام
    مثل
    pic16f 628a,16f877a.16f84.



    طب هو عبارة عن ايه؟؟؟
    هو زي
    الكمبيوتر داخلها رامة وذاكرة وبروسيسور بس طبعا موصفات اقل من الكمبيوتر

    طب
    ممكن اعمل بيه ايه؟؟؟؟
    ممكن تتحكم في انسان الي وتشغاله بكل بساطة
    ممكن
    تتحكم في دوائرة الارسال والاستقبال وتبني نظام كامل
    تتحكم في motor
    واي
    حاحة فيه كهرباء

    ام بخصوص لغة البرمحة فكلكم عرفينها هي c
    وسهل
    جدا مفهاش جديد

    طب اذي اشغل ال pic ده؟؟؟؟؟؟
    اول حاجة ممكن
    تشغاله في برامج Simulator
    ودي شغاله كويس
    ثاني حاجة ممكن تشتري
    الحاجة دي هي رخيصة بس موجودة في القاهرة
    ثالت حاجة ممكن تيجي الروبوكون
    في الكليه تتعلم بالحاجة دي

    كل الي فات ده مقدمة لتعريف فقط
    نبدء
    بقي

    اول حاجة احنا هنشتغل علي
    pic16877a
    لازم نعرف ال
    DATASHEAT لها الموصفات

    http://ww1.microchip.com/downloads/en/devicedoc/39582b.pdf

    اول
    كام صفحة سيبك منها لحد الصفحة رقم 5

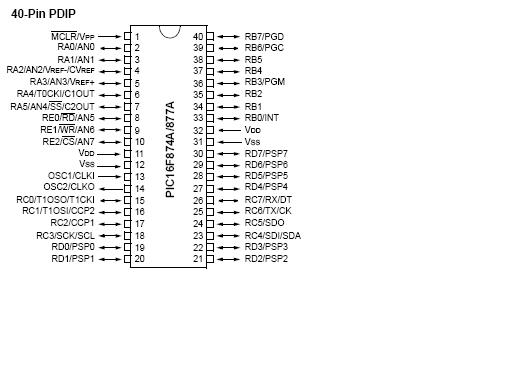

    هتلاقي صورة فيها رسمة ومكتوب Pin
    Diagrams




    هتلاقي اسم pic في النصف
    وهو له 40
    رجل (pin)
    ايه بقي ال pin دي؟؟
    دي عبارة عن مخارج ومداخل وpower لل
    pic
    ال pin رقم 11و12و31و32
    مكتوب عليهم vdd يعني تتوصل ب 5V
    واخر
    مكتوب عليه VSS يتوصل بالارضي


    اجيب منين 5V ???
    تبقي محتاج
    الي دائرة POWER لل PIC
    وهي بسيطة جدا

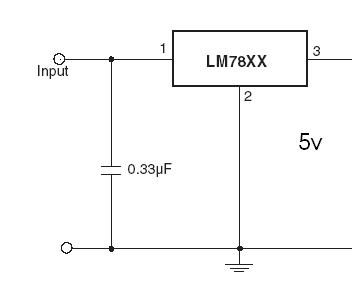

    عبارة IC 7805 بيطلع 5V




    ناخذ الخرج ونوصله علي vdd لل pic
    وبكد
    اكتملة دائرة ال power

    لا كن pic مش هيشتغل بدون شيء يسمي
    oscillator
    وهي عبارة عن مذبذب يوصل للpic في الاطراف المكتوب عليها
    osc وهي ارقام pin 13, 14



    وهي
    مسئول عن الوقت في pic
    اي زمن تنفيذ الامر والتاخير
    وهي تقاس ب
    MHZ
    وتوضع قيمته 4MHZ
    وده رابط الاسعار لها
    http://ram-e-shop.com/index.php?cPath=32_51
    من
    شركة رام

    ام pin رقم 1 في مكتوب عليه mclr وهي activ low
    مسئولة
    عن عمل restart لل pic
    توصل دائما با 5v
    ولعمل restart يوصل ب 0


    وبكده
    تم تشغيل pic
    ام باقي ال pins فهي عبارة عن مداخل وخارج ال pic
    مثل
    : pin من رقم من 2 ال7
    هي port A
    A0 هي اسم pin
    وهو الاسم الذي
    نكتبها في البرنامج لتحكم
    الخرج لل pin A0 يكون 5V او 0v
    علي حسب
    البرنامج المكتوب

    برامج التشغيل هي
    1- pic c هوالبرنامج المسئول عن كتابة الاومر
    mediafire.com ?z0kz3lycp5b1iqg

    2-
    برنامج PIC_Simulator للمحاكة
    mediafire.com ?f58dvph6b22edy8


    نبداء
    ببرنامج pic c
    كيف يتم تشغيلها

    الشرح في الفيديو




    للتحميل
    mediafire.com ?z5ouo50yz7i420h
    .
    .
    .
    .
    .
    الدروس بالترتيب
    الدرس الاول
    الدرس الثاني
    الدرس الثالث
    الدرسالرابع
    الدرس الخامس

    avatar
    robocon man
    عضو نشيط
    عضو نشيط

    ذكر عدد المساهمات : 5
    نقاط : 505
    تاريخ التسجيل : 18/08/2010
    العمر : 27
    الموقع : robocon lab

    رد: تعليم ميكرو كنترول با اسهل الطرق الدرس الاول

    مُساهمة من طرف robocon man في الخميس أغسطس 19, 2010 2:57 pm

    السسلام عليكم
    شكرا علي التبسيط
